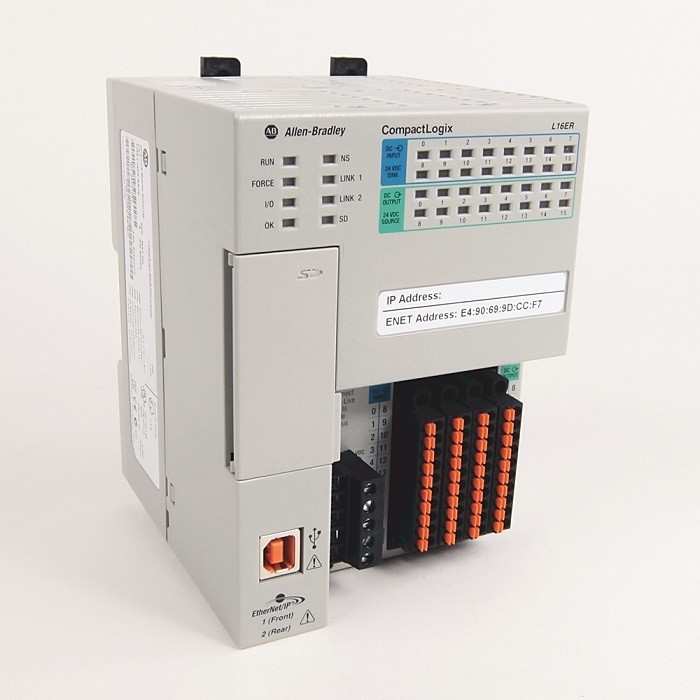

24V DC 1769-L16ER-BB1B ألين برادلي مع وحدة تحكم CompactLogix 384KB DI / O
كومباكت لوجيكس 384 كيلو بايت DI / O تحكم
وصف المنتج1769-L16ER-BB1B
Rockwell ControlLogix هو نظام Rockwell Automation ونظام تحكم قابل للتطوير مصمم للتطبيقات واسعة النطاق.يتميز بمعالج قوي ومجموعة من المدخلات / المخرجات ، مما يجعله خيارًا مثاليًا لمجموعة متنوعة من التطبيقات الصناعية.
وحدة معالج إيثرنت Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1 إيثرنت ، إيثرنت مزدوج مع إمكانية DLR ، ذاكرة 384 كيلو بايت ، منفذ برمجة / تنزيل 1 x USB ، 2 x EtherNet / IP Ports ، (16) 24V DC Digital Inputs ، (16) 24V DC Digital Outputs ، 6 I / O Expansion عبر 1734 POINT I / O ، 4 Ethernet IP Nodes ، 24V DC Power ، يستخدم POINT I / O (1734) لوحة معززة ، يأتي مع بطاقة SD 1 جيجا بايت ويمكنه دعم بطاقة SD تصل إلى 2 جيجا بايت.
المعايير الفنيةمن 1769-L16ER-BB1B
| يصف | 1769-L16ER-BB1B |
| النواتج | 16 |
| فئة الجهد | مصدر 24V DC |
| تعمل مجموعة الجهد |
10 ... 28.8 فولت تيار مستمر 24V DC اسم |
| تأخير الإخراج ، من تشغيل إلى تشغيل | 0.1 مللي ثانية |
| تأخير الإخراج ، من التشغيل إلى الإيقاف | 0.1 مللي ثانية |
| تيار التسرب خارج الدولة ، ماكس | 0.5 مللي أمبير @ 24 فولت تيار مستمر |
| التيار على الدولة ، دقيقة | 1 مللي أمبير لكل قناة |
| انخفاض الجهد على الدولة ، بحد أقصى | 0.6 فولت تيار مستمر |
| التيار لكل نقطة ، كحد أقصى | 0.5 أ |
| التيار لكل وحدة ، كحد أقصى | 3أ |
| تصاعد التيار لكل نقطة ، كحد أقصى | 1 A لـ 100 مللي ثانية لكل نقطة ، قابلة للتكرار كل ثانيتين |
| جهد العزل | 50V DC (مستمر) ، نوع العزل الأساسيتم اختباره عند 500 فولت تيار متردد لمدة 60 ثانية ، ومن النظام إلى الميدانلا عزل بين القنوات الفردية |
| مجموعات معزولة | لا أحد |
| تصنيف واجب الطيار | 0.5 أ |
تطبيقات1769-L16ER-BB1B
RockwellContrologix هو نظام تحكم متقدم من Allen-Bradley ، مع رقم الطراز1769-L16ER-BB1B.
أرقام كتالوج وحدات التحكم CompactLogix 5370 و Compact GuardLogix 5370
1769-L16ER-BB1B، 1769-L18ER-BB1ب ، 1769-L18ERM-BB1B ، 1769-L18ERM-BB1BK، 1769-L19ER-BB1B، 1769-L19ER-BB1BK ، 1769-L24ER-QB1B ،1769-L24ER-QBFC1B ، 1769-L24ER-QBFC1BK ، 1769-L27ERM-QBFC1B ، 1769-L30ER ، 1769-L30ER-NSE ، 1769-L30ERK ، 1769-L30ERM ،1769-L30ERMK ، 1769-L30ERMS ، 1769-L33ER ،1769-L33ERK ، 1769-L33ERM ، 1769-L33ERMK ، 1769-L33ERMS، 1769-L33ERMSK ،1769-L36ERM ، 1769-L36ERMS ، 1769-L37ERM ، 1769-L37ERMK ، 1769-L37ERMS ، 1769-L37ERMSK ، 1769-L38ERم ، 1769-L38ERMK ،1769-L38ERMS ، 1769-L38ERMSK
مزود الطاقة المدمجل1769-L16ER-BB1B
| يصف | 1769-L16ER-BB1Bو |
| مدى جهد المدخلات | 10 ... 28.8 فولت تيار مستمر |
| جهد الإدخال ، الاسم | 24 فولت تيار مستمر |
| متطلبات الخط (VDC) ، دقيقة | 30VA |
| متاح 5V DC POINTBus لوحة الكترونية معززة الحالية | 1 أمبير @ 5 فولت تيار مستمر |
| سحب التيار @ 24V DC ، قوة المجال ، كحد أقصى | 3 أ(1) |
| Inrush ، ماكس | 10 أ |
| ركوب خسارة الخط | 10 مللي ثانية ... 10 ثانية |
| قدرة ناقل الإخراج الحالية ، كحد أقصى | 0.1 ... 3 أمبير @ 5 فولت تيار مستمر |
| تيار الحمل ، دقيقة | 300 مللي أمبير |
| تبديد الطاقة ، كحد أقصى | 12 واط |
| حماية ماس كهربائى |
فتيل داخلي غير قابل للاستبدال |
| الحماية من الفولت الزائد | نعم |
الحد الأدنى لمتطلبات التباعد بين وحدات التحكم CompactLogix 5370 L11769-L16ER-BB1B
التعليمات
س: ما هي الشهادة التي تمتلكها Rockwell Controllogix؟
ج: لديها شهادة CE.
س: ما هو الحد الأدنى لكمية الطلب على RockwellContrologix؟
ج: الحد الأدنى لكمية الطلب هو 1.
س: ما هي تفاصيل التعبئة والتغليف لـ RockwellContrologix؟
ج: تفاصيل التغليف هي علبة كرتون.
س: ما هي شروط الدفع لشركة Rockwell Controllogix؟
ج: شروط الدفع هي TT.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
