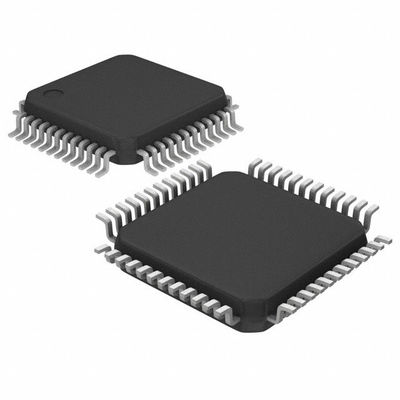

R5F10PGHCKFB#55 وحدة التحكم الدقيقة IC 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 منمخزون المصنع، يرجى التحقق من طلباتك و يرجى الاتصال بنا مع السعر المستهدف.
مواصفات R5F10PGHCKFB#55
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
أجهزة التحكم الدقيقة | |
مفر | شركة رينيساس الإلكترونية |
السلسلة | RL78/F14 |
الحزمة | الشريط والفكرة (TR) |
المعالج الأساسي | RL78 |
حجم النواة | 16-بيت |
السرعة | 24 ميغاهرتز |
الاتصال | CANbus، CSI، I2C، LINbus، SPI، UART/USART |
الأجهزة الطرفية | LVD، POR، PWM، WDT |
عدد الإدخالات والخروج | 38 |
حجم ذاكرة البرنامج | 192KB (192K x 8) |
نوع ذاكرة البرنامج | (فلاش) |
حجم EEPROM | 8K × 8 |
حجم ذاكرة الوصول | 16K × 8 |
الجهد - الطاقة (Vcc/Vdd) | 2.7 فولت ~ 5.5 فولت |
محولات البيانات | A/D 17x10b SAR؛ D/A 1x8b |
نوع المذبذب | الداخلية |
درجة حرارة العمل | -40°C ~ 125°C (TA) |
نوع التثبيت | جبل السطح |
حزمة أجهزة المورد | 48-LFQFP (7x7) |
الحزمة / الحقيبة | 48-LQFP |
رقم المنتج الأساسي | R5F10 |
خصائصR5F10PGHCKFB#55
* يمكن تغيير الحد الأدنى من وقت تنفيذ التعليمات من سرعة عالية (0.03125μs: @ 32 MHz التشغيل مع ارتفاعالسرعةعلى شريحةساعة التذبذبأو ساعة PLL) إلى منخفض جدا- السرعة (66.6μs: تشغيل @ 15 كيلو هرتز مع انخفاض- السرعةعلىرقاقةساعة التذبذب)
*عامة-سجل الغرض: 8 بتات×32 سجل (8 بت)×8 سجلات×4 بنوك)
*ROM: 16 إلى 256KB
*ذاكرة الوصول: من 1 إلى 20KB
*ذاكرة فلاش البيانات:4 كيلوبايت8 كيلوبايت
*عالية- السرعة على -ساعة أوسيلاتور رقاقة•يمكن تحديدها من 32 ميغاهرتز (النوع) ، 24 ميغاهرتز (النوع.) ، 16 ميغاهرتز (النوع) ، 12 ميغاهرتز (النوع) ، 8 ميغاهرتز (النوع) ، 4 ميغاهرتز (النوع) و 1ميغاهرتز (نوع.) (يمكن اختيارها من بين 64ميغاهيرتز (النوعي) و 48 ميغاهيرتز (النوعي) عند استخدام جهاز التوقيت RD
*منخفضة- سرعة الساعة المذبذبة على الشريحة: 15 كيلو هرتز×قنوات 2 (واحد لـ WWDT وواحد لـ CPU والأجهزة الطرفية الأخرىمن WWDT)
*على-شريحةPLL(×3,×4,×6,×8)
*علىشريحة واحدة- القوة- توفير ذاكرة فلاش (مع حظر وظيفة حذف / كتابة الكتل)
*الذات- البرمجة(مع وظيفة تبديل البوت / وظيفة نافذة درع الفلاش)
*على- وظيفة تحديد الأخطاء الشريحة
*على-طاقة الشريحةدائرة إعادة التشغيل (POR) ومستشعر الجهد (LVD)
*على-كلب مراقبة رقاقةأكثر (يمكن تشغيلها مع المنخفضة المخصصةالسرعة على الشريحةساعة التذبذب)
*اضرب / اقسم / اضربتدعم تعليمات & accumulate
•16 بتs×16 بت = 32 بت (غير موقعة أو موقعة)
•32 بت÷32بت = 32 بت (غير موقعة)
•16 بت×16 بت + 32 بت = 32 بت (غير موقعة أو موقعة)
* على- وظيفة قطع مفتاح الشريحة
* على-خروج ساعة الشريحة/تحكم خروج الزجاجة
* على- تعديل BCD الشريحة
* منافذ الإدخال / الإخراج: من 16 إلى 92 (بما في ذلك مدخل واحد)- فقط دبوس)
* جهاز توقيت
•16 بت تيموحدة المصفوفة: من 8 إلى 16 قناة
•مؤقت 16 بت RD: 2القنوات(مثلث ستة-مخرجات الموجة؛ موجة أسنان المنشار/تعديل الموجات الثلاثية)
•مؤقت 16 بت RJ: قناة واحدة
•مؤقت كلب مراقبة: قناة واحدة
•حقيقيةساعة الوقت: قناة واحدة
*واجهة متسلسلة
•(سي إس آي)
•UART/UART (LIN)- الحافلةمدعومة)
•لينالوحدة(سيّد/عبيد)مدعومة)
•أنا2ج/المبسطة I2ج
•يمكنواجهة (RS- (كان لايت)
*محول A / D بدقة 8/10 بت(VDD=2.7إلى 5.5 فولت): من 4 إلى 31 قناة
*DTC(ماكس.44 مصدر)
*الـ ELC(حد أقصى 26 قناة لمصدر رابط الحدث، حد أقصى 9النسخة المحددة لخطوط الاتصالملاحظة
*وظيفة السلامةs (حساب CRC،جهاز مراقبة الساعة، اختبار AD ، حماية SFR ، الخ)
*محول D/A 8 بتملاحظة
*على-شريحةمقارنة: قناة واحدة (عقدة الدخول: 4 قنوات)ملاحظة
*تشغيل الكهرباء: VDD=2.7 إلى 55 فولت
تطبيقاتR5F10PGHCKFB#55
التطبيقات الكهربائية العامة للسيارات(تحكم المحرك، التحكم الباب، هونظام التحكم في الضوءالخمحرك دراجة ناريةالتحكم
التصنيفات البيئية والتصديرR5F10PGHCKFB#55
الصفة | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
