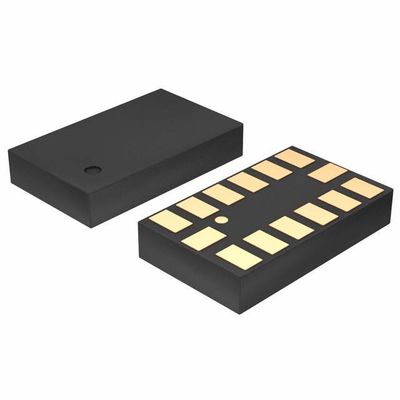

ADXL345 مقياس التسارع محور X، Y، Z ± 2g، 4g، 8g، 16g 0.05Hz ~ 1.6kHz 14-LGA (3x5)
النوع | الوصف |
الفئة | أجهزة استشعار، محولات |
أجهزة استشعار الحركة | |
أجهزة قياس السرعة | |
المصنع | أجهزة التناظرية |
السلسلة | - |
التعبئة | الصندوق |
النوع | رقمية |
المحور | إكس، واي، زي |
نطاق التسارع | ±2g، 4g، 8g، 16g |
الحساسية (LSB/g) | 256 (± 2g) ~ 32 (± 16g) |
الحساسية (mV/g) | - |
عرض النطاق | 0.05 هرتز ~ 1.6kHz |
نوع الإخراج | I2C، SPI |
الجهد - الإمدادات | 2 فولت ~ 3.6 فولت |
الخصائص | عرض النطاق الترددي القابل للتعديل |
درجة حرارة العمل | -55°C ~ 105°C |
نوع التثبيت | جبل السطح |
الحزمة / الحقيبة | 14-VFLGA |
حزمة أجهزة المورد | 14-LGA (3x5) |
رقم المنتج الأساسي | ADXL345 |
خصائصADXL345
الطاقة المنخفضة للغاية: منخفضة إلى 23 μA في وضع القياس و
0.1 μA في وضع الاستعداد عند VS = 2.5 V (عادة)
مستويات استهلاك الطاقة تلقائيًا مع عرض النطاق الترددي
دقة يمكن اختيارها من قبل المستخدم من 10 إلى 13 بت
عامل مقياس 4 mg/LSB في جميع نطاقات g
32 عينة FIFO يقلل من حمولة المعالج المضيف
الضغط المفرد، الضغط المزدوج، واكتشاف السقوط الحر
مراقبة النشاط / عدم النشاط
نطاق فولتاج التغذية: 2.0 فولت إلى 3.6 فولت
نطاق جهد الدخول والخروج: 1.7 فولت إلى VS
واجهات رقمية SPI (3 وأربعة أسلاك) و I2C
أنماط انقطاع مرنة قابلة لترسيم إلى أي من دبوس الانقطاع
نطاقات القياس قابلة للاختيار عن طريق الأمر التسلسلي
عرض النطاق الترددي قابلة للاختيار عن طريق الأمر المتسلسل
10000 غرام بقاء على قيد الحياة في حالة الصدمة
خالية من Pb/متوافقة مع RoHS
صغيرة ورقيقة: 3 ملم × 5 ملم × 1 ملم حزمة LGA
خصائص المنتج المحسنة
يدعم التطبيقات الدفاعية والفضاءية (معيار AQEC)
نطاق درجة الحرارة الصناعية الموسعة (-55 درجة مئوية إلى 105 درجة مئوية)
أساس التصنيع المسيطر عليه
موقع تجميع / اختبار واحد
موقع تصنيع واحد
إخطار متطور بتغيير المنتج
بيانات المؤهلات متوفرة عند الطلب
تطبيقات ADXL345
معدات صناعية
معدات الطيران والفضاء
التصنيفات البيئية والتصديرADXL345
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | EAR99 |
HTSUS | 8542.39.0001 |
