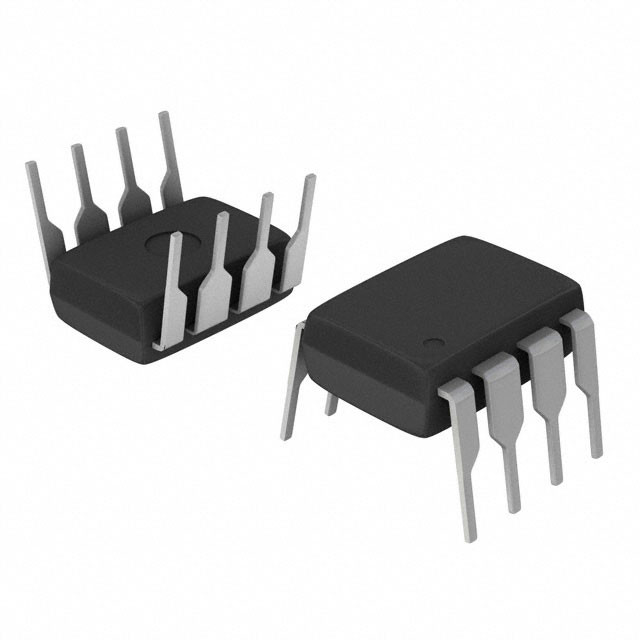

HCPL-2611-020E المنطق الخروج Optoisolator 10MBd شوتكي مشددة 5000Vrms 15kV/μs
| النوع | الوصف |
| الفئة | عازلات |
| عازلات الضوء | |
| عازلات الخروج المنطقية | |
| المصنع | برودكوم المحدودة |
| السلسلة | - |
| التعبئة | أنبوب |
| حالة الجزء | نشط |
| عدد القنوات | 1 |
| المدخلات - الجانب 1/ الجانب 2 | 1/0 |
| الجهد - العزل | 5000Vrms |
| الحصانة العابرة في الوضع الشائع (دقيقة) | 15kV/μs |
| نوع الإدخال | العاصمة |
| نوع الإخراج | مفتوحة المجموعة، شوتكي مشددة |
| التيار - الخروج / القناة | 50 mA |
| معدل البيانات | 10MBd |
| تأخير الانتشار tpLH / tpHL (max) | 100 ن، 100 ن |
| وقت الارتفاع / السقوط (النوع) | 24s، 10s |
| الجهد - إلى الأمام (Vf) (النوع) | 1.5 فولت |
| التيار - التيار المستمر إلى الأمام (إذا) (ماكس) | 20mA |
| الجهد - الإمدادات | 4.5 فولت ~ 5.5 فولت |
| درجة حرارة العمل | -40°C ~ 85°C |
| نوع التثبيت | من خلال الثقب |
| الحزمة / الحقيبة | 8-DIP (0.300" 7.62ملم) |
| حزمة أجهزة المورد | 8-DIP |
| رقم المنتج الأساسي | HCPL-2611 |
خصائصHCPL-2611-020E
* 15 كيلو فولت/μs الحد الأدنى من رفض الوضع المشترك (CMR) عند
VCM = 1 كيلو فولت لـ HCNW2611 ، HCPL-261 ، HCPL-4661 ، HCPL-0611 ، HCPL-0661
* السرعة العالية: 10 ميغابايت في اليوم
* متوافق مع LSTTL/TTL
* القدرة على التيار الدخالي المنخفض: 5 mA
* ضمان أداء التيار المتردد والمتردد على درجة الحرارة الصناعية: ¥40 °C إلى + 85 °C
* متوفرة في 8-Pin DIP، SOIC-8، حزم واسعة الجسم
* الناتج القابل للتصديق (منتجات قناة واحدة فقط)
* موافقة السلامة
معترف بها من قبل UL 3750 Vrms لمدة دقيقة واحدة
5000 Vrms لمدة دقيقة واحدة لكل UL1577 CSA المعتمدة
(5000 Vrms / 1 دقيقة تصنيف هو ل HCNW137/26X1
والخيار 020 [6N137 ، HCPL-2601/11/30/31 ،
(منتجات HCPL-4661] فقط)
تمت الموافقة على IEC/EN/DIN EN 60747-5-5 مع
️ * VIORM = 567 Vقمة لخيار 06xx 060
️ * VIORM = 630 Vpeak لـ 6N137/26xx الخيار 060
️ * VIORM = 1414 Vقمة لـ HCNW137/26x1
* إصدار MIL-PRF-38534 المفتوح المتاح
* (HCPL-56xx/66xx)
تطبيقاتHCPL-2611-020E
* مستقبل خط معزول
* واجهات الكمبيوتر والأجهزة الطرفية
* واجهات نظام المعالجات الدقيقة
* العزل الرقمي لتحويل A / D ، D / A
* التبديل في مصدر الطاقة
* عزل المدخل/المخرج للمعدات
* إزالة الحلقة الأرضية
* استبدال محول النبض
* عزل ترانزستور الطاقة في محركات المحرك
* عزل الأنظمة المنطقية عالية السرعة
التصنيفات البيئية والتصديرHCPL-2611-020E
| الخصم | الوصف |
| وضع RoHS | متوافقة مع ROHS3 |
| مستوى الحساسية للرطوبة (MSL) | 1 (غير محدود) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
