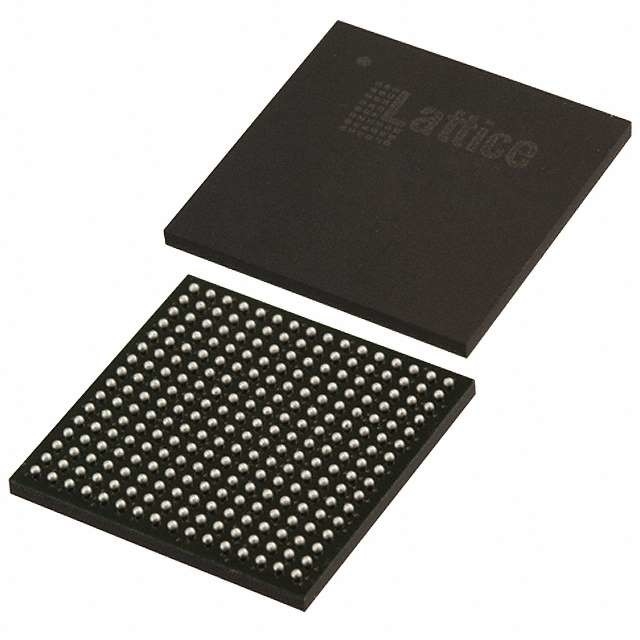

LCMXO2-4000HC-4FTG256C المجال قابل للبرمجة بوابة المصفوفة FPGA IC 206 94208 4320 256-LBGA
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | شركة " ليتس سيمكوندكتور " |
السلسلة | ماخكس أو 2 |
التعبئة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 540 |
عدد العناصر المنطقية/الخلايا | 4320 |
مجموع بتات ذاكرة الوصول | 94208 |
عدد الإدخالات والخروج | 206 |
الجهد - الإمدادات | 2.375 فولت ~ 3.465 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | 0°C ~ 85°C (TJ) |
الحزمة / الحقيبة | 256-LBGA |
حزمة أجهزة المورد | 256-FTBGA (17x17) |
رقم المنتج الأساسي | LCMXO2-4000 |
خصائصLCMXO2-4000HC-4FTG256C
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
• ساعة مرنة على الشريحة
• ثمانية ساعات أساسية
• ما يصل إلى ساعتين على الحافة لمواجهات الإدخال / الإخراج عالية السرعة (الجانبين العلوي والسفلي فقط)
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز مع تجميع تردد n الجزئي
مجموعة ترددات إدخال واسعة (من 7 ميغاهرتز إلى 400 ميغاهرتز)
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• حل واحد، آمن
• قابلة للبرمجة من خلال JTAG أو SPI أو I2C
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• إختياري تنشيط مزدوج مع ذاكرة SPI الخارجية
• إعادة تشكيل TransFRTM
• تحديث المنطق في الميدان أثناء تشغيل النظام
• دعم محسن على مستوى النظام
• وظائف صلبة على الشريحة: SPI ، I2C ، توقيت / عداد
• مذبذب على شريحة مع دقة 5.5%
• TraceID الفريد لتتبع النظام
• وضع برمجية واحدة (OTP)
• إمدادات طاقة واحدة مع نطاق تشغيل موسع
• فحص الحدود في معيار IEEE 1149.1
• البرمجة داخل النظام المتوافقة مع IEEE 1532
• مجموعة واسعة من خيارات الحزم
• خيارات حزم TQFP و WLCSP و ucBGA و csBGA و caBGA و ftBGA و fpBGA و QFN
• خيارات حزمة البصمة الصغيرة
صغير بحجم 2.5 ملم × 2.5 ملم
• دعم هجرة الكثافة
• عبوات متقدمة خالية من الهالوجين
أوصافLCMXO2-4000HC-4FTG256C
توفر الشبكة مجموعة متنوعة من أدوات التصميم التي تسمح بتنفيذ التصاميم المعقدة بكفاءة باستخدام عائلة أجهزة MachXO2.
توفر أدوات التوليف المنطقي الشائعة دعم مكتبة التوليف لمشخ XO2. تستخدم أدوات تصميم الشبكة أداة التوليف
مخرج مع تفضيلات وقيود المستخدم المحددة لوضع وتوجيه التصميم في جهاز MachXO2.
التصنيفات البيئية والتصديرLCMXO2-4000HC-4FTG256C
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | 3A991D |
HTSUS | 8542.39.0001 |
