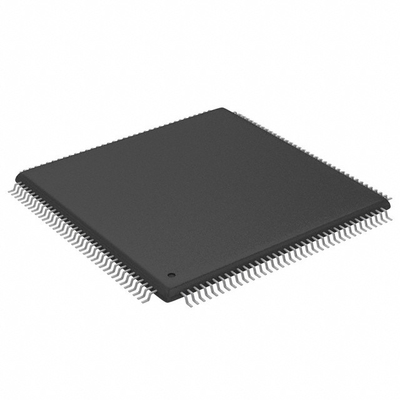

XC2S50E-6TQ144C مجموعة بوابة قابلة لبرمجة الميدان (FPGA) IC 102 32768 1728 144-LQFP
XC2S50E-6TQ144C منمخزون المصنع، يرجى التحقق من طلباتك و يرجى الاتصال بنا مع السعر المستهدف.
مواصفات XC2S50E-6TQ144C
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | AMD |
السلسلة | سبارتان®-IIE |
الحزمة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 384 |
عدد العناصر المنطقية/الخلايا | 1728 |
مجموع بتات ذاكرة الوصول | 32768 |
عدد الإدخالات والخروج | 102 |
عدد البوابات | 50000 |
الجهد - الإمدادات | 1.71 فولت ~ 1.89 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | 0°C ~ 85°C (TJ) |
الحزمة / الحقيبة | 144-LQFP |
حزمة أجهزة المورد | 144-TQFP (20x20) |
رقم المنتج الأساسي | XC2S50E |
خصائصXC2S50E-6TQ144C
•تكنولوجيا استبدال ASIC من الجيل الثاني
-الكثافة تصل إلى 15552 خلية منطقية600بوابات النظام
-ميزات مبسطة تستند إلى Virtex®
- E FPGAالهندسة المعمارية-غير محدود في النظامإعادة البرمجة
-تكلفة منخفضة جداً-تكنولوجيا 0.15 ميكرون فعالة من حيث التكلفة
•خصائص مستوى النظام
-الذاكرة الهرمية SelectRAMTM:
·ذاكرة الوصول المتوزعة 16 بت/LUT
·ذاكرة الوصول الثنائية المكونة لـ 4K بت
·واجهات سريعة إلى ذاكرة الوصول العشوائي الخارجية
-متوافق تماماً مع 3.3 فولت PCI إلى 64 بت عند 66 ميغاهرتز، ومتوافقة مع CardBus
-بنية التوجيه المجزئة منخفضة الطاقة
-منطق تحمل مخصص للحسابات عالية السرعة
-دعم مضاعف فعال
-سلسلة التسلسل للطول العريض
- وظائف المدخلات
-سجلات/مفتاحات كثيرة مع تمكين، وضع، إعادة تعيين
-أربعة DLLs مخصصة للتحكم في الساعة المتقدمة
·القضاء على تأخير توزيع الساعة
·مضاعفة، تقسيم، أو تحول المرحلة-أربعة أساسيةمنخفضة
- مُحَيَّلعالميةالساعةالتوزيعالشبكات
-منطق مسح الحدود المتوافق مع IEEE 1149.1
•إدخال/إخراج متعدد الاستخدامات والتعبئة
-خيارات الحزمة الخالية من Pb
-منخفضة
- حزم التكاليف المتاحة في جميع الكثافة
-البصمة العائليةالجودة في الحزم المشتركة
-19 معيار واجهة عالية الأداء·LVTTL، LVCMOS، HSTL، SSTL، AGP، CTT، GTL·إدخال/خروج التفاضل LVDS و LVPECL
-ما يصل إلى 205 أزواج إدخال/إخراج متباينة يمكن إدخالها،الخروج، أو ثنائي الاتجاه
-إدخال/إخراج المبادلة الساخنة (CompactPCI friendly)
•القاعدة المنطقية تعمل بـ 1.8 فولت و إدخالات/إخراجات تعمل بـ 1.5 فولت2.5 فولت أو 3.3 فولت
•مدعومة بالكامل بواسطة (زيلينكس) القوي®ISE®التنميةالنظام
-رسم خرائط تلقائي بالكامل، ووضع، وتوجيه
-متكاملة مع أدوات إدخال التصميم والتحقق
-مكتبة IP واسعة بما في ذلك وظائف DSPالمعالجات الناعمة
عائلة سبارتان-IIE مقارنة بسبارتان-IIالعائلة
•الكثافة العالية والمزيد من الإدخال والخروج
•أداء أعلى
•الملفات الفريدة في حزم فعالة من حيث التكلفة
•إشارة التفاضل-إدارة التشغيل
• VCCINT= 1.8 فولت-قليل من الطاقة-5 فولت مع المقاومة الخارجية-تحمّل 3 فولت مباشرة
•عازلات المدخلات PCI و LVTTL و LVCMOS2 التي تعمل بواسطةVCCOبدلاً من VCCINT
•سلسلة بت أكبر فريدة
التصنيفات البيئية والتصديرXC2S50E-6TQ144C
الصفة | الوصف |
وضع RoHS | غير متوافق مع RoHS |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | EAR99 |
HTSUS | 8542.39.0001 |
