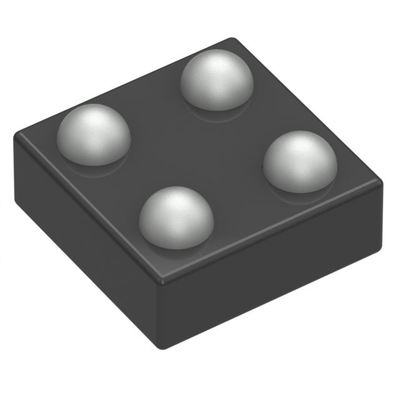

ADP191ACBZ-R7 مفتاح الطاقة / السائق 1: 1 قناة P 500mA 4-WLCSP (0.76x0.76)
النوع | الوصف |
الفئة | الدوائر المتكاملة |
إدارة الطاقة (PMIC) | |
مفاتيح توزيع الطاقة، محركات الحمل | |
مفر | أجهزة التناظرية |
السلسلة | - |
التعبئة | الشريط والفكرة (TR) |
شريط قطع (CT) | |
نوع المفتاح | الغرض العام |
عدد المخرجات | 1 |
النسبة - المدخلات:المخرجات | 1:01 |
تكوين الإخراج | الجانب العالي |
نوع الإخراج | قناة بي |
واجهة | تشغيل / إيقاف |
الجهد - الحمل | 1.1 فولت ~ 3.6 فولت |
الجهد - الطاقة (Vcc/Vdd) | ليس مطلوبا |
التيار - الخروج (أكثر) | 500mA |
Rds على (النوع) | 80mOhm |
نوع الإدخال | غير عاكسة |
الخصائص | تفريغ الحمولة، معدل التحكم في السرعة |
حماية الخطأ | - |
درجة حرارة العمل | -40°C ~ 125°C (TJ) |
نوع التثبيت | جبل السطح |
حزمة أجهزة المورد | 4-WLCSP (0.76x0.76) |
الحزمة / الحقيبة | 4-WFBGA، WLCSP |
رقم المنتج الأساسي | ADP191 |
خصائص ADP191ACBZ-R7
RDSON منخفضة 105 mΩ عند 1.8 فولت
المقاومة الداخلية للإنفراج عن الخروج (ADP191)
الحد من معدل التشغيل (ADP191)
نطاق الجهد الدخالي المنخفض: 1.1 فولت إلى 3.6 فولت
500 mA تيار تشغيل مستمر
تحول مستوى مدمج لوجيكة التحكم التي يمكن تشغيلها
من خلال منطق 1.2 فولت
التيار الأرضي المنخفض 2 μA (الحد الأقصى)
التيار التشغيل المنخفض للغاية: <1 μA
ضخمة 0.8 ملم × 0.8 ملم، 4 كرات، 0.4 ملم مسافة WLCSP
تطبيقاتADP191ACBZ-R7
أنظمة المعالجات الدقيقةالمدير:
الهواتف المحمولة
الكاميرات الرقمية وأجهزة الصوت
المعدات المحمولة والمدعومة بالبطاريات
التصنيفات البيئية والتصديرADP191ACBZ-R7
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 1 (غير محدود) |
وضع REACH | REACH غير متأثر |
الـ ECCN | EAR99 |
HTSUS | 8542.39.0001 |
