ADP191ACBZ-R7 مفتاح الطاقة / السائق 1: 1 قناة P 500mA 4-WLCSP (0.76x0.76)
| النوع | الوصف |
| الفئة | الدوائر المتكاملة |
| إدارة الطاقة (PMIC) | |
| مفاتيح توزيع الطاقة، محركات الحمل | |
| مفر | أجهزة التناظرية |
| السلسلة | - |
| التعبئة | الشريط والفكرة (TR) |
| شريط قطع (CT) | |
| نوع المفتاح | الغرض العام |
| عدد المخرجات | 1 |
| النسبة - المدخلات:المخرجات | 1:01 |
| تكوين الإخراج | الجانب العالي |
| نوع الإخراج | قناة بي |
| واجهة | تشغيل / إيقاف |
| الجهد - الحمل | 1.1 فولت ~ 3.6 فولت |
| الجهد - الطاقة (Vcc/Vdd) | ليس مطلوبا |
| التيار - الخروج (أكثر) | 1.1أ |
| Rds على (النوع) | 50mOhm |
| نوع الإدخال | غير عاكسة |
| الخصائص | تم التحكم بمعدل الإسقاط |
| حماية الخطأ | التيار العكسي |
| درجة حرارة العمل | -40°C ~ 125°C (TJ) |
| نوع التثبيت | جبل السطح |

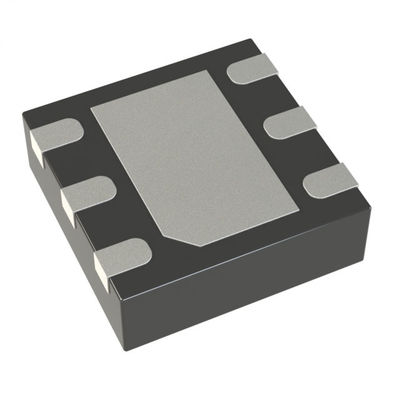

| حزمة أجهزة المورد | 6-LFCSP-UD (2x2) |
| الحزمة / الحقيبة | 6-UDFN منصة مكشوفة ، CSP |
| رقم المنتج الأساسي | ADP195 |
خصائص ADP195ACPZ-R7
منخفض جداً على المقاومة (RDSON)
50 مΩ @ 3.6 فولت
55 مΩ @ 2.5 فولت
65 مΩ @ 1.8 فولت
100 مΩ @ 1.2 فولت
نطاق الجهد الدخالي: 1.1 فولت إلى 3.6 فولت
1.1 الحد الأقصى لتيار التشغيل المستمر
يمكن تشغيل عتبة منطق التحكم المنخفضة من
1.2 فولت إلى 3.3 فولت
التيار الأرضي منخفض 1 μA @ 1.8 V
التيار العكسي منخفض 4 μA (الحد الأقصى) @ 3.6 فولت
تيار إيقاف فائق الانخفاض: 0.7 ميكرو أيه (معتاد) @ 1.8 فولت
حجب التيار العكسي
حزمة رقاقة صغيرة ذات مستوى رقاقة 4 كرات (WLCSP)
1.0 ملم × 1.0 ملم، 0.5 ملم مسافة
حزمة صغيرة من 6 أجزاء من إطار الرصاص (LFCSP)
2.0 ملم × 2.0 ملم × 0.55 ملم، 0.65 ملم
تطبيقاتADP191ACBZ-R7
الهواتف المحمولة
الكاميرات الرقمية وأجهزة الصوت
أجهزة تحديد المواقع
مشغلات الوسائط الشخصية
المعدات المحمولة والموفرة بالبطاريات
التصنيفات البيئية والتصديرADP195ACPZ-R7
| الخصم | الوصف |
| وضع RoHS | متوافقة مع ROHS3 |
| مستوى الحساسية للرطوبة (MSL) | 1 (غير محدود) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
