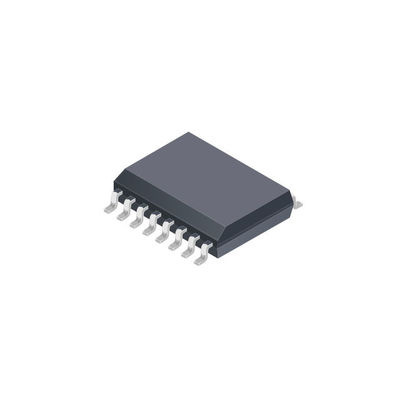

ACS733KLATR-40AB-T جهاز استشعار التيار 40A 1 قناة تأثير هال التفاضل ثنائي الاتجاه
| النوع | الوصف |
| الفئة | أجهزة استشعار، محولات |
| أجهزة استشعار التيار | |
| مفر | أليجرو مايكروسيستمز |
| السلسلة | - |
| التعبئة | الشريط والفكرة (TR) |
| شريط قطع (CT) | |
| للقياس | AC/DC |
| نوع جهاز الاستشعار | تأثير هال، التفاضل |
| التيار - الإستشعار | 40A |
| عدد القنوات | 1 |
| الناتج | معدل القياس، الجهد |
| الحساسية | 33mV/A |
| التكرار | 1MHz |
| خطية | ± 0.5% |
| الدقة | ±1.7% |
| الجهد - الإمدادات | 3.14 فولت ~ 3.46 فولت |
| وقت الاستجابة | 200 ن |
| التيار - الإمدادات (بالأقصى) | 35mA |
| درجة حرارة العمل | -40°C ~ 125°C |
| الدرجة | السيارات |
| المؤهلات | AEC-Q100 |
| الاستقطاب | ثنائي الاتجاه |
| نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 16-SOIC (0.295 "، 7.50mm العرض) |
| حزمة أجهزة المورد | 16-SOIC |
| رقم المنتج الأساسي | ACS733 |
خصائص ACS733KLATR-40AB-T
• مؤهل AEC-Q100 للسيارات
• عرض النطاق الترددي العالي، 1 ميغاهرتز الخروج التناظري
• استشعار الهال التفاضلي يرفض الحقول الشائعة
• عزل عالية SOIC16 حزمة الجسم العريض يوفر العزل الكهربائي لتطبيقات الجهد العالي
• الدرع المتكامل يزيل تقريبا الارتباط السعة من الموصل الحالي إلى الموت، وقمع كبير ضوضاء الإخراج بسبب ارتفاع dv/dt عابرات
• أداء الضوضاء الرائدة في الصناعة مع تحسن كبير في عرض النطاق الترددي من خلال تصميم مكبر ومصفحات خاصة
• معتمدة من UL60950-1 (الطبعة 2)
□ قوة الديليكتريك الجهد = 3.6 kVRMS
□ الجهد العامل العازل الأساسي = 616 VRMS
• الكشف السريع عن خطأ التيار الزائد القابل للتكوين من الخارج
• 1 مΩ مقاومة الموصل الأساسي لخسارة طاقة منخفضة وقدرة مقاومة التيار الداخلي العالي
• خيارات لتشغيل 3.3 فولت و 5 فولت إمدادات واحدة
• الجهد الخارجي متناسب مع التيار المتردد والتيار المستمر
• الحساسية المصنعة والجهد الخارجي المتوقف لتحسين الدقة
• نزول الهستيريسيس المغناطيسي إلى الصفر تقريباً
• الخروج النسبي من الجهد التغذوي
تطبيقاتACS733KLATR-40AB-T
أجهزة ACS732 و ACS733 هي جيل جديد من أجهزة الحاسوب المركزية ذات عرض النطاق الترددي العالي من Allegro TM. توفر هذه الأجهزةوحل دقيق لقياس التيارات عالية التردد في محولات DC / DC وغيرها من تطبيقات طاقة التبديلتقدم ACS732 و ACS733 عزلًا عاليًا ، وتشخيصًا للتيار القائم على تأثير هال ذو النطاق الترددي العالي مع الكشف عن خطأ التيار الزائد القابل للتكوين من قبل المستخدم.
هذه الخصائص تجعلها مناسبة بشكل مثالي لتغيير المحولات عالية التردد وتحويل المحولات الحالية في التطبيقات العاملة في الجهد العالي.
التصنيفات البيئية والتصديرACS733KLATR-40AB-T
| الخصم | الوصف |
| وضع RoHS | متوافقة مع ROHS3 |
| مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
