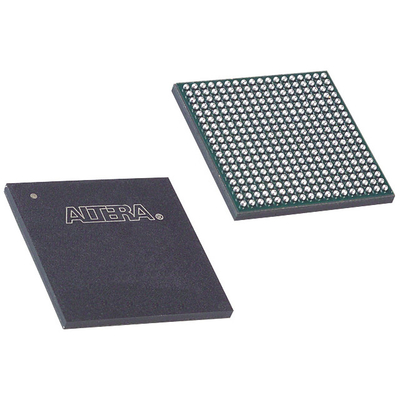

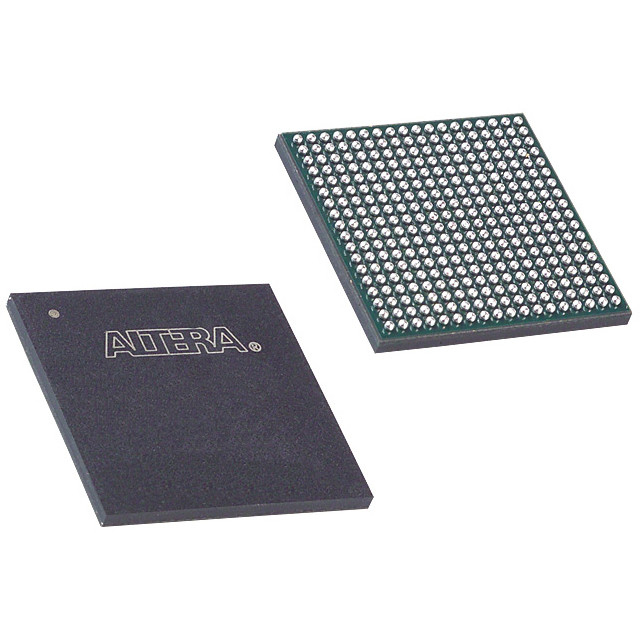

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Macrocells 1700
| النوع | الوصف |
| الفئة | الدوائر المتكاملة |
| مضمنة | |
| CPLDs (أجهزة منطقية قابلة للبرمجة المعقدة) | |
| المصنع | المعلومات |
| السلسلة | MAX® V |
| التعبئة | الصندوق |
| نوع قابل للبرمجة | في نظام قابل للبرمجة |
| وقت التأخير tpd(1) ماكس | 7 أشهر |
| إمدادات الجهد الداخلي | 1.71 فولت ~ 1.89 فولت |
| عدد العناصر المنطقية / الكتل | 2210 |
| عدد الخلايا الكبيرة | 1700 |
| عدد الإدخالات والخروج | 271 |
| درجة حرارة العمل | 0°C ~ 85°C (TJ) |
| نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 324-LBGA |
| حزمة أجهزة المورد | 324-FBGA (19x19) |
| رقم المنتج الأساسي | 5M2210Z |
خصائص5M2210ZF324C5N
■ بنية CPLD منخفضة التكلفة ومنخفضة الطاقة وغير متقلبة
■ وقت التشغيل الفوري (0.5 ميس أو أقل)
■ التيار الاحتياطي منخفض إلى 25 μA وتشغيل إيقاف الطاقة / إعادة التشغيل بسرعة
■ تأخير الانتشار السريع و أوقات الساعة إلى الإخراج
■ مذبذب داخلي
■ دعم إخراج RSDS محاكاة مع معدل البيانات تصل إلى 200 ميجابايت في الثانية
■ دعم خروج LVDS محاكاة مع معدل البيانات تصل إلى 304 Mbps
■ أربع ساعات عالمية مع ساعتين متوفرتين لكل كتلة صفيحة منطقية (LAB)
■ كتلة ذاكرة فلاش للمستخدم تصل إلى 8 كيلوبيت للتخزين غير المتطاير مع ما يصل إلى 1000 دورة قراءة / كتابة
■ إمدادات خارجية واحدة من 18 فولت للقلب الجهاز
■ واجهة إدخال/إخراج متعددة الفولت تدعم مستويات منطقية من 3.3 فولت، 2.5 فولت، 1.8 فولت، 1.5 فولت، و1.2 فولت
■ بنية ملائمة للحافلات بما في ذلك معدل التشغيل القابل للبرمجة ، وقوة القيادة ، والحافلة ، ومقاومات السحب القابلة للبرمجة
■ أجهزة تشميت التي تمكن من إدخال مدخلات تحمل الضوضاء (يمكن برمجتها لكل دبوس)
تطبيقات5M2210ZF324C5N
■ إنّ الإدخالات/الإخراجات متوافقة تمامًا مع مواصفات الحافلة المحلية PCI-SIGD PCI، المراجعة 2.2 لعملية 3.3-V
■ متوافق مع المقبس الساخن
■ مدار JTAG BST المدمج متوافق مع IEEE Std.1149.1-1990
التصنيفات البيئية والتصدير5M2210ZF324C5N
| الخصم | الوصف |
| وضع RoHS | متوافقة مع RoHS |
| مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
