| اسم العلامة التجارية: | Original |
| رقم الطراز: | 5M570ZF256C5N |
| الـ MOQ: | 1 |
| السعر: | negotiable |
| وقت التسليم: | 3-4 أيام |
| شروط الدفع: | TT |

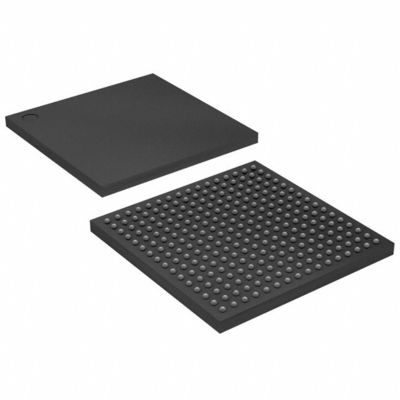

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
| النوع | الوصف |
| الفئة | الدوائر المتكاملة |
| مضمنة | |
| CPLDs (أجهزة منطقية قابلة للبرمجة المعقدة) | |
| المصنع | المعلومات |
| السلسلة | MAX® V |
| التعبئة | الصندوق |
| نوع قابل للبرمجة | في نظام قابل للبرمجة |
| وقت التأخير tpd(1) ماكس | 9 ns |
| إمدادات الجهد الداخلي | 1.71 فولت ~ 1.89 فولت |
| عدد العناصر المنطقية / الكتل | 570 |
| عدد الخلايا الكبيرة | 440 |
| عدد الإدخالات والخروج | 159 |
| درجة حرارة العمل | 0°C ~ 85°C (TJ) |
| نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 256-LBGA |
| حزمة أجهزة المورد | 256-FBGA (17x17) |
| رقم المنتج الأساسي | 5M570Z |
وظائف5M570ZF256C5N
تحتوي أجهزة MAX V على بنية ثنائية الأبعاد قائمة على الصف والعمود
تنفيذ المنطق المخصص. توفر صلات الصف والعمود صلات إشارة
بين كتل التسلسل المنطقي (LABs).
يحتوي كل LAB في التسلسل المنطقي على 10 عناصر منطقية (LE).
المنطق الذي يوفر التنفيذ الفعّال لوظائف المنطق المستخدم.
في الصفوف والعمود في جميع أنحاء الجهاز.
التأخيرات التوقيتية الدقيقة بين LABs.
الحد الأدنى للتأخير في التوقيت لمستويات منطقية إضافية مقابل الاتصال بين الاتصالات المتوجهة عالمياً
الهياكل
عناصر الإدخال والإخراج (IOE) الموجودة بعد صفوف وأعمدة LAB حول
يغذي محيط جهاز MAX V دبوس الإدخال / الإخراج. كل IOE يحتوي على جهاز إدخال / إخراج ثنائي الاتجاه
عازل الإدخال والإخراج مع العديد من الميزات المتقدمة. دبوس الإدخال والإخراج تدعم مدخلات شمت
ومعايير مختلفة ذات نهاية واحدة ، مثل 33 ميغا هرتز ، 32 بت PCITM ، و LVTTL.
التصنيفات البيئية والتصدير5M570ZF256C5N
| الخصم | الوصف |
| وضع RoHS | متوافقة مع RoHS |
| مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
