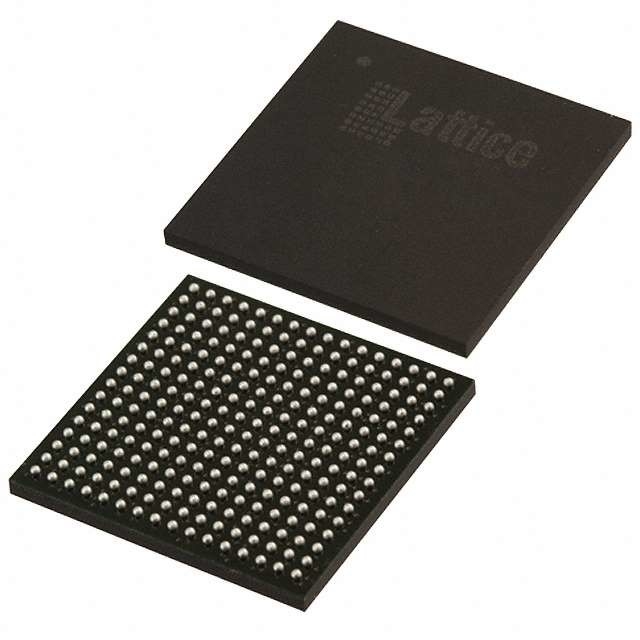

LCMXO2-1200UHC-4FTG256I مجموعة بوابة قابلة للبرمجة (FPGA) IC 79 65536 1280
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | شركة " ليتس سيمكوندكتور " |
السلسلة | ماخكس أو 2 |
التعبئة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 160 |
عدد العناصر المنطقية/الخلايا | 1280 |
مجموع بتات ذاكرة الوصول | 75776 |
عدد الإدخالات والخروج | 206 |
الجهد - الإمدادات | 2.375 فولت ~ 3.465 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | -40°C ~ 100°C (TJ) |
الحزمة / الحقيبة | 256-LBGA |
حزمة أجهزة المورد | 256-FTBGA (17x17) |
رقم المنتج الأساسي | LCMXO2-1200 |
خصائصLCMXO2-1200UHC-4FTG256I
المدير:
• الذاكرة الفلاشية المستخدمة على الشريحة
• ما يصل إلى 256 كيبايت من ذاكرة فلاش المستخدم
• 100,000 دورة كتابة
• يمكن الوصول إليها من خلال واجهات WISHBONE و SPI و I2C و JTAG
• يمكن استخدامه كـ PROM المعالج الناعم أو كـ ذاكرة فلاش
• مصدر متزامن مُعدّل مسبقاً
• سجلات DDR في خلايا I/O
• منطق التروس المخصص
• 7: 1 تحويل لإدخالات/إخراجات الشاشة
• DDR عام، DDRX2، DDRX4
• ذاكرة DDR/DDR2/LPDDR مخصصة مع دعم DQS
• عازل الدخول والخروج عالي الأداء ومرن
• سيسيو TM المبرمجة العازل يدعم مجموعة واسعة من الواجهات:
LVCMOS 3.3/2.5/1.8/1.5/1.2
الـ LVTTL
إشارة عامة للشركات
إضافة إلى ذلك ، يجب أن يكون هناك إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية.
SSTL 25/18
HSTL 18
إدخالات إطلاق شمت، حتى 0.5 فولت الهستيريس
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
• ساعة مرنة على الشريحة
• ثمانية ساعات أساسية
• ما يصل إلى ساعتين على الحافة لمواجهات الإدخال / الإخراج عالية السرعة (الجانبين العلوي والسفلي فقط)
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز مع تجميع تردد n الجزئي
مجموعة ترددات إدخال واسعة (من 7 ميغاهرتز إلى 400 ميغاهرتز)
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• حل واحد، آمن
• قابلة للبرمجة من خلال JTAG أو SPI أو I2C
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• إختياري تنشيط مزدوج مع ذاكرة SPI الخارجية
• إعادة تشكيل TransFRTM
• تحديث المنطق في الميدان أثناء تشغيل النظام
تطبيقاتLCMXO2-1200UHC-4FTG256I
أجهزة MachXO2 مصممة على عملية 65 نانومتر غير متقلبة منخفضة الطاقة.بنية الجهاز لديها العديد من الميزات مثل إدخالات / إخراجات التفاضل المنخفضة المبرمجة والقدرة على إيقاف بنوك الإدخال / الإخراج، على رقاقة PLLs والمذبذبين ديناميكيا.
التصنيفات البيئية والتصديرLCMXO2-1200UHC-4FTG256I
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | 3A991D |
HTSUS | 8542.39.0001 |
