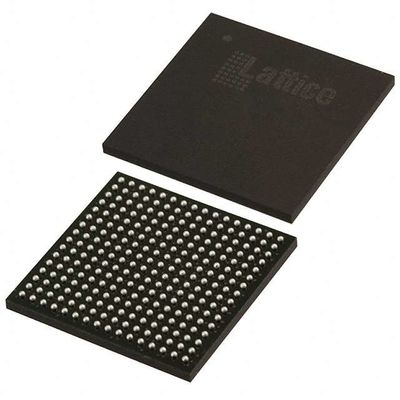

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC رقاقة 206 75776 2112 256-LBGA
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | شركة " ليتس سيمكوندكتور " |
السلسلة | ماخكس أو 2 |
التعبئة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 264 |
عدد العناصر المنطقية/الخلايا | 2112 |
مجموع بتات ذاكرة الوصول | 75776 |
عدد الإدخالات والخروج | 206 |
الجهد - الإمدادات | 2.375 فولت ~ 3.465 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | -40°C ~ 100°C (TJ) |
الحزمة / الحقيبة | 256-LBGA |
حزمة أجهزة المورد | 256-FTBGA (17x17) |
رقم المنتج الأساسي | LCMXO2-2000 |
خصائصLCMXO2-2000HC-4FTG256I
• عازل الدخول والخروج عالي الأداء ومرن
• سيسيو TM المبرمجة العازل يدعم مجموعة واسعة من الواجهات:
LVCMOS 3.3/2.5/1.8/1.5/1.2
الـ LVTTL
إشارة عامة للشركات
إضافة إلى ذلك ، يجب أن يكون هناك إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية.
SSTL 25/18
HSTL 18
إدخالات إطلاق شمت، حتى 0.5 فولت الهستيريس
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
• ساعة مرنة على الشريحة
• ثمانية ساعات أساسية
• ما يصل إلى ساعتين على الحافة لمواجهات الإدخال / الإخراج عالية السرعة (الجانبين العلوي والسفلي فقط)
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز مع تجميع تردد n الجزئي
مجموعة ترددات إدخال واسعة (من 7 ميغاهرتز إلى 400 ميغاهرتز)
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• حل واحد، آمن
• قابلة للبرمجة من خلال JTAG أو SPI أو I2C
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• إختياري تنشيط مزدوج مع ذاكرة SPI الخارجية
• إعادة تشكيل TransFRTM
• تحديث المنطق في الميدان أثناء تشغيل النظام
• دعم محسن على مستوى النظام
• وظائف صلبة على الشريحة: SPI ، I2C ، توقيت / عداد
• مذبذب على شريحة مع دقة 5.5%
• TraceID الفريد لتتبع النظام
• وضع برمجية واحدة (OTP)
• إمدادات طاقة واحدة مع نطاق تشغيل موسع
• فحص الحدود في معيار IEEE 1149.1
• البرمجة داخل النظام المتوافقة مع IEEE 1532
• مجموعة واسعة من خيارات الحزم
• خيارات حزم TQFP و WLCSP و ucBGA و csBGA و caBGA و ftBGA و fpBGA و QFN
• خيارات حزمة البصمة الصغيرة
صغير بحجم 2.5 ملم × 2.5 ملم
• دعم هجرة الكثافة
• عبوات متقدمة خالية من الهالوجين
أوصافLCMXO2-2000HC-4FTG256I
تتوفر أجهزة PLD MachXO2 في مجموعة واسعة من الحزم المتقدمة الخالية من الهالوجين
توفير 2.5 ملم x 2.5 ملم WLCSP إلى 23 ملم x 23 ملم fpBGA. تدعم أجهزة MachXO2 هجرة الكثافة
في نفس الحزمة. يظهر الجدول 1-1 كثافة LUT، الحزمة وخيارات I / O، جنبا إلى جنب
المعلمات
التصنيفات البيئية والتصديرLCMXO2-2000HC-4FTG256I
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | 3A991D |
HTSUS | 8542.39.0001 |
