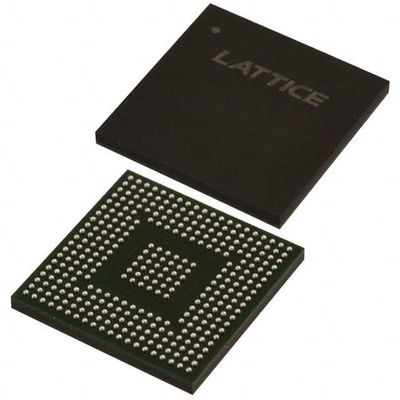

LCMXO2-4000HC-4BG332C المجال قابل للبرمجة بوابة المصفوفة IC 274 94208 4320 332-FBGA
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | شركة " ليتس سيمكوندكتور " |
السلسلة | ماخكس أو 2 |
التعبئة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 540 |
عدد العناصر المنطقية/الخلايا | 4320 |
مجموع بتات ذاكرة الوصول | 94208 |
عدد الإدخالات والخروج | 274 |
الجهد - الإمدادات | 2.375 فولت ~ 3.465 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | 0°C ~ 85°C (TJ) |
الحزمة / الحقيبة | 332-FBGA |
حزمة أجهزة المورد | 332-CABGA (17 × 17) |
رقم المنتج الأساسي | LCMXO2-4000 |
خصائصLCMXO2-4000HC-4BG332C
• الذاكرة المضمنة والموزعة
• ما يصل إلى 240 كيلوبايت sysMEMTM متضمنة كتلة ذاكرة الذاكرة RAM
• ما يصل إلى 54 كيلوبايت ذاكرة الوصول العشوائي الموزعة
• منطق تحكم FIFO مخصص
• الذاكرة الفلاشية المستخدمة على الشريحة
• ما يصل إلى 256 كيبايت من ذاكرة فلاش المستخدم
• 100,000 دورة كتابة
• يمكن الوصول إليها من خلال واجهات WISHBONE و SPI و I2C و JTAG
• يمكن استخدامه كـ PROM المعالج الناعم أو كـ ذاكرة فلاش
• مصدر متزامن مُعدّل مسبقاً
• سجلات DDR في خلايا I/O
• منطق التروس المخصص
• 7: 1 تحويل لإدخالات/إخراجات الشاشة
• DDR عام، DDRX2، DDRX4
• ذاكرة DDR/DDR2/LPDDR مخصصة مع دعم DQS
• عازل الدخول والخروج عالي الأداء ومرن
• سيسيو TM المبرمجة العازل يدعم مجموعة واسعة من الواجهات:
LVCMOS 3.3/2.5/1.8/1.5/1.2
الـ LVTTL
إشارة عامة للشركات
إضافة إلى ذلك ، يجب أن يكون هناك إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية لتحديد ما إذا كان هناك أي إمكانية.
SSTL 25/18
HSTL 18
إدخالات إطلاق شمت، حتى 0.5 فولت الهستيريس
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
أوصافLCMXO2-4000HC-4BG332C
تقدم ليتس العديد من وحدات LatticeCORETM المعدة مسبقاً لملكية الملكية الفكرية ، بما في ذلك عدد من
تصاميم مرجعية مرخصة مجانا، ومحسّنة لعائلة MachXO2 PLD
النواة الاصطناعية الأساسية ككتل موحدة، المستخدمين أحرار في التركيز على الجوانب الفريدة من تصميمهم، وزيادة إنتاجيتهم.
التصنيفات البيئية والتصديرLCMXO2-4000HC-4BG332C
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | 3A991D |
HTSUS | 8542.39.0001 |
