| اسم العلامة التجارية: | Original |
| رقم الطراز: | LCMXO2-4000HE-4BG256C |
| الـ MOQ: | 1 |
| السعر: | negotiable |
| وقت التسليم: | 3-4 أيام |
| شروط الدفع: | TT |

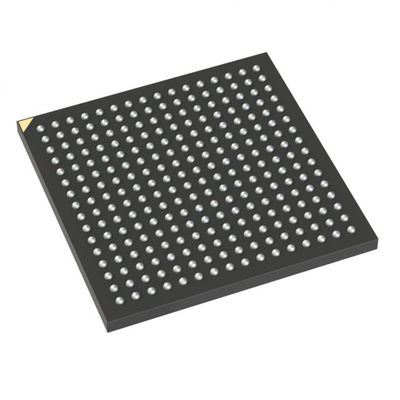

LCMXO2-4000HE-4BG256C المجال قابل للبرمجة بوابة صف IC 206 94208 4320 256-LFBGA
| النوع | الوصف |
| الفئة | الدوائر المتكاملة |
| مضمنة | |
| FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
| مفر | شركة " ليتس سيمكوندكتور " |
| السلسلة | ماخكس أو 2 |
| التعبئة | الصندوق |
| عدد المراكز التدريبية/المراكز التدريبية المشتركة | 540 |
| عدد العناصر المنطقية/الخلايا | 4320 |
| مجموع بتات ذاكرة الوصول | 94208 |
| عدد الإدخالات والخروج | 206 |
| الجهد - الإمدادات | 1.14 فولت ~ 1.26 فولت |
| نوع التثبيت | جبل السطح |
| درجة حرارة العمل | 0°C ~ 85°C (TJ) |
| الحزمة / الحقيبة | 256-LFBGA |
| حزمة أجهزة المورد | 256-CABGA (14x14) |
| رقم المنتج الأساسي | LCMXO2-4000 |
خصائصLCMXO2-4000HE-4BG256C
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• حل واحد، آمن
• قابلة للبرمجة من خلال JTAG أو SPI أو I2C
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• إختياري تنشيط مزدوج مع ذاكرة SPI الخارجية
• إعادة تشكيل TransFRTM
• تحديث المنطق في الميدان أثناء تشغيل النظام
• دعم محسن على مستوى النظام
• وظائف صلبة على الشريحة: SPI ، I2C ، توقيت / عداد
• مذبذب على شريحة مع دقة 5.5%
• TraceID الفريد لتتبع النظام
• وضع برمجية واحدة (OTP)
• إمدادات طاقة واحدة مع نطاق تشغيل موسع
• فحص الحدود في معيار IEEE 1149.1
• البرمجة داخل النظام المتوافقة مع IEEE 1532
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
• ساعة مرنة على الشريحة
• ثمانية ساعات أساسية
• ما يصل إلى ساعتين على الحافة لمواجهات الإدخال / الإخراج عالية السرعة (الجانبين العلوي والسفلي فقط)
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز مع تجميع تردد n الجزئي
مجموعة ترددات إدخال واسعة (من 7 ميغاهرتز إلى 400 ميغاهرتز)
أوصافLCMXO2-4000HE-4BG256C
تتوفر أجهزة PLD MachXO2 في مجموعة واسعة من الحزم المتقدمة الخالية من الهالوجين
توفير 2.5 ملم x 2.5 ملم WLCSP إلى 23 ملم x 23 ملم fpBGA. تدعم أجهزة MachXO2 هجرة الكثافة
في نفس الحزمة. يظهر الجدول 1-1 كثافة LUT، الحزمة وخيارات I / O، جنبا إلى جنب
المعلمات
التصنيفات البيئية والتصديرLCMXO2-4000HE-4BG256C
| الخصم | الوصف |
| وضع RoHS | متوافقة مع ROHS3 |
| مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
| اسم العلامة التجارية: | Original |
| رقم الطراز: | LCMXO2-4000HE-4BG256C |
| الـ MOQ: | 1 |
| السعر: | negotiable |
| تفاصيل التعبئة: | علبة الكرتون |
| شروط الدفع: | TT |
LCMXO2-4000HE-4BG256C المجال قابل للبرمجة بوابة صف IC 206 94208 4320 256-LFBGA
| النوع | الوصف |
| الفئة | الدوائر المتكاملة |
| مضمنة | |
| FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
| مفر | شركة " ليتس سيمكوندكتور " |
| السلسلة | ماخكس أو 2 |
| التعبئة | الصندوق |
| عدد المراكز التدريبية/المراكز التدريبية المشتركة | 540 |
| عدد العناصر المنطقية/الخلايا | 4320 |
| مجموع بتات ذاكرة الوصول | 94208 |
| عدد الإدخالات والخروج | 206 |
| الجهد - الإمدادات | 1.14 فولت ~ 1.26 فولت |
| نوع التثبيت | جبل السطح |
| درجة حرارة العمل | 0°C ~ 85°C (TJ) |
| الحزمة / الحقيبة | 256-LFBGA |
| حزمة أجهزة المورد | 256-CABGA (14x14) |
| رقم المنتج الأساسي | LCMXO2-4000 |
خصائصLCMXO2-4000HE-4BG256C
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• حل واحد، آمن
• قابلة للبرمجة من خلال JTAG أو SPI أو I2C
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• إختياري تنشيط مزدوج مع ذاكرة SPI الخارجية
• إعادة تشكيل TransFRTM
• تحديث المنطق في الميدان أثناء تشغيل النظام
• دعم محسن على مستوى النظام
• وظائف صلبة على الشريحة: SPI ، I2C ، توقيت / عداد
• مذبذب على شريحة مع دقة 5.5%
• TraceID الفريد لتتبع النظام
• وضع برمجية واحدة (OTP)
• إمدادات طاقة واحدة مع نطاق تشغيل موسع
• فحص الحدود في معيار IEEE 1149.1
• البرمجة داخل النظام المتوافقة مع IEEE 1532
• تدعم إدخالات/إخراجات المقابس الساخنة
• إنهاء التفاضل على الشريحة
• وضع سحب أو سحب قابل للبرمجة
• ساعة مرنة على الشريحة
• ثمانية ساعات أساسية
• ما يصل إلى ساعتين على الحافة لمواجهات الإدخال / الإخراج عالية السرعة (الجانبين العلوي والسفلي فقط)
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز مع تجميع تردد n الجزئي
مجموعة ترددات إدخال واسعة (من 7 ميغاهرتز إلى 400 ميغاهرتز)
أوصافLCMXO2-4000HE-4BG256C
تتوفر أجهزة PLD MachXO2 في مجموعة واسعة من الحزم المتقدمة الخالية من الهالوجين
توفير 2.5 ملم x 2.5 ملم WLCSP إلى 23 ملم x 23 ملم fpBGA. تدعم أجهزة MachXO2 هجرة الكثافة
في نفس الحزمة. يظهر الجدول 1-1 كثافة LUT، الحزمة وخيارات I / O، جنبا إلى جنب
المعلمات
التصنيفات البيئية والتصديرLCMXO2-4000HE-4BG256C
| الخصم | الوصف |
| وضع RoHS | متوافقة مع ROHS3 |
| مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
| وضع REACH | REACH غير متأثر |
| الـ ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
