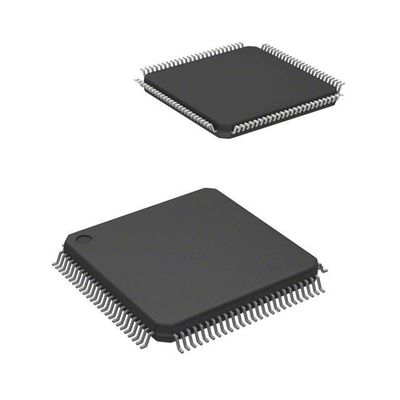

LCMXO256C-3TN100C MachXO مجموعة بوابة قابلة للبرمجة في المجال (FPGA) IC 78 256 100-LQFP
النوع | الوصف |
الفئة | الدوائر المتكاملة |
مضمنة | |
FPGAs (مجموعة بوابة قابلة للبرمجة في المجال) | |
مفر | شركة " ليتس سيمكوندكتور " |
السلسلة | (ماكشو) |
التعبئة | الصندوق |
عدد المراكز التدريبية/المراكز التدريبية المشتركة | 32 |
عدد العناصر المنطقية/الخلايا | 256 |
عدد الإدخالات والخروج | 78 |
الجهد - الإمدادات | 1.71 فولت ~ 3.465 فولت |
نوع التثبيت | جبل السطح |
درجة حرارة العمل | 0°C ~ 85°C (TJ) |
الحزمة / الحقيبة | 100-LQFP |
حزمة أجهزة المورد | 100-TQFP (14x14) |
رقم المنتج الأساسي | LCMXO256 |
خصائصLCMXO256C-3TN100C
• غير متقلبة، قابلة لإعادة التشكيل
• التشغيل الفوري
• شريحة واحدة، لا تحتاج إلى ذاكرة تشكيل خارجية
• أمان تصميم ممتاز، لا يوجد تيار البت للاعتراض
• إعادة تكوين المنطق القائم على SRAM في مللي ثانية
• ذاكرة SRAM والذاكرة غير المتطايرة قابلة للبرمجة من خلال منفذ JTAG
• يدعم برمجة الخلفية للذاكرة غير المتطايرة
• وضع النوم
• يسمح بتقليل التيار الثابت إلى 100x
• إعادة تشكيل TransFRTM (TFR)
• تحديث المنطق في الميدان أثناء تشغيل النظام
• إدخال / إخراج عالية إلى كثافة المنطق
• 256 إلى 2280 LUT
• 73 إلى 271 إدخال/إخراج مع خيارات حزمة واسعة
• دعم هجرة الكثافة
• عبوات خالية من الرصاص / متوافقة مع RoHS
• الذاكرة المضمنة والموزعة
• ما يصل إلى 27.6 كيلوبيت sysMEM TM متضمنة كتلة ذاكرة الذاكرة
• ما يصل إلى 7.7 كيلوبيت من ذاكرة الوصول العشوائي الموزعة
• منطق تحكم FIFO مخصص
• خزنة إدخال / إخراج مرنة
• سيسيو TM المبرمجة العازل يدعم مجموعة واسعة من الواجهات:
• LVCMOS 3. 3 / 2.5 / 1.8 / 1.5 / 1.2
• LVTTL
¥ • PCI
• LVDS، Bus-LVDS، LVPECL، RSDS
• sysCLOCKTM PLLs
• ما يصل إلى اثنين من PLLs التناظرية لكل جهاز
• مضاعفة الساعة، تقسيمها، وتغيير المراحل
• الدعم على مستوى النظام
• معيار IEEE 1149.1 فحص الحدود
• مذبذب داخلي
• تعمل الأجهزة بمصدر الطاقة 3.3 فولت، 2.5 فولت، 1.8 فولت أو 1.2 فولت
• البرمجة داخل النظام المتوافقة مع IEEE 1532
أوصافLCMXO256C-3TN100C
تم تحسين MachXO لتلبية متطلبات التطبيقات التي تتم معالجتها تقليديا من قبل CPLDs
القدرة FPGAs: منطق الغراء، جسر الحافلة، واجهة الحافلة، التحكم في تشغيل، والتحكم في المنطق. هذه الأجهزة
تجمع أفضل ميزات أجهزة CPLD و FPGA على شريحة واحدة.
التصنيفات البيئية والتصديرLCMXO256C-3TN100C
الخصم | الوصف |
وضع RoHS | متوافقة مع ROHS3 |
مستوى الحساسية للرطوبة (MSL) | 3 (168 ساعة) |
وضع REACH | REACH غير متأثر |
الـ ECCN | EAR99 |
HTSUS | 8542.39.0001 |
